品質管理DX ～新たな品質管理手法の導入～ その1

昨今、国内外で相次ぐ品質不正事件の影響もあり、モノづくりの品質管理において求められる水準は高まっています。しかし、従来の手法で求められる水準を満たす品質管理を行おうとすると、現場に相当な負担がかかります。弊社では新たな品質管理手法としてSPC（統計的処理制御）の採用と、そのSPC実現のためのツールとしてPiWebというソフトウェアの導入を試みています。今回は、品質管理手法の1つであるSPCとソフトウェアPiWebについて紹介します。

SPCについて

SPCは、Statistical Process Controlの略で、製造業だけでなくサービス業でも使われるプロセス管理の方法です。大まかな内容は以下のとおりです。

手順①：プロセス中に得られるデータを収集する。
手順②：収集したデータから正常状態の基準となる指標を定める。
手順③：②で作った指標と最新のデータを比較し、異常が無いか監視する。
手順④：データに異常が見られた場合、その原因を特定するための分析を行い、対策を講じる。

以上を継続的に行っていくことが、SPCの品質管理の特徴です。MIMの製造工程では、寸法・硬度など製品自体のデータ、成形機・焼結温度など生産設備に関するデータ、製造日時など製造現場の環境に関するデータなどを記録しています。これらのデータを収集し、製品の正常状態を定義し、小さな変化を見える化します。そして、既に普及しているQC7つ道具などを用いて日々の製品データを正常状態と比較することで、異常を検知した場合、原因分析、対策へ迅速に取りかかることができます。

PiWebについて

PiWebは、ZEISS社が提供する品質データ管理用ITソフトウェアで、様々な測定機から得られる測定データの一元管理を実現します。このソフトウェア上で収集したデータを統計的処理し、製造工程の変化を見える化することで、工程の監視、異常検知に役立てています。

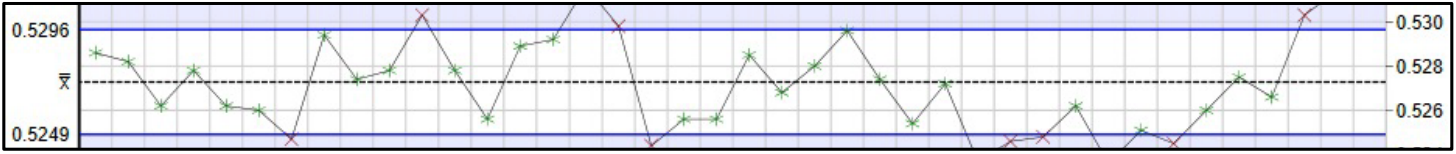

例えば、上記のようなX̄管理図は、製品の品質をグラフ化し、変化に気づきやすくするためのツールです。設計値を中心線、その上下に上方管理限界線（UCL）と下方管理限界線（LCL）を表示し、取得したデータの推移を折れ線グラフで表示しています。収集データから限界線は自動で計算されるため、前もって定義した正常状態にUCLとLCLが設定されるよう、データを処理する必要があります（SPCの手順②）。その後、製品の製造と測定が行われる毎にグラフが更新されるため、製品およびその製造工程の最新状態を監視することができます。

今回は、SPCを用いた品質管理について説明しました。次回は、PiWeb導入のもう一つの狙いである、品質管理の効率化の話をします。
