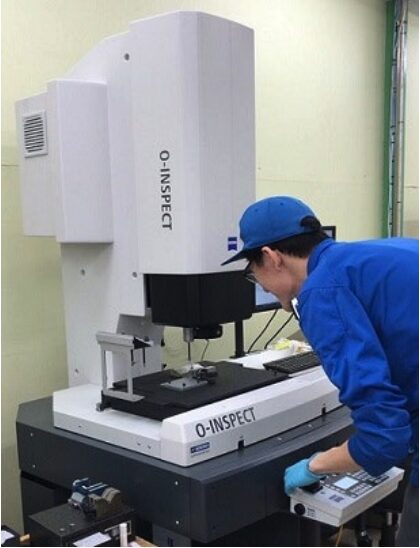

導入した測定機O-INSPECT(＊)は、非接触式高精度カメラセンサと接触式高精度スキャニングセンサとを搭載したマルチセンサ三次元座標測定機です。まず、二つのセンサを用いた測定について説明します。

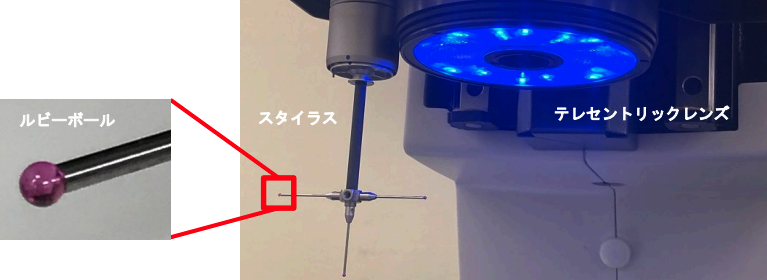

高精度カメラセンサDiscovery.V12 はテレセントリックレンズ（下図）というレンズとワークの距離に関わらずにワークを同じ大きさで映すことができるレンズを用いています。このレンズと反射光方式や透過光方式などの光学式測定を組み合わせることで微細な凹凸形状を正確に測定することができ、これまで当社で使用していた同様の測定機よりも一桁高い精度で測定を行うことができるようになりました。

次に、高精度スキャニングセンサVAST XXTは、カメラセンサが苦手とする深穴やワーク側面・斜めの箇所といった、光学式では測定できない三次元構造を付属のスタイラス（下図：先端にルビーボールが付いている感圧式のプローブ）を用いて測定します。三次元座標測定機の特徴的な測定機能の一つであるスタイラスがワーク表面をなぞりながら座標を取得し、形状を測る「ならい測定」が可能であり、この機能によってワークの構造を点状の離散的な集合ではなく、連続した複雑な形状として測定、認識できます。加えて、先端のルビーボールは最小で直径0.3mmのものがあり、これにより微細形状もスタイラスで測ることができます。この二つのセンサを用いて、O-INSPECTはワークの三次元形状を測定します。

μ-MIMにおいては三次元構造の測定技術は製造技術と双璧をなすいわゆるコア・コンピタンスです。製品の微小な異常も見逃さないよう、当社では今後も測定技術の向上に邁進して参ります。
