μ-MIM®技術を支える測定技術

弊社の品質保証測定には3次元形状測定機として接触式と非接触式の装置を使用していますが、小モジュール歯車や内歯車のような接触子が入らない形状の製品を取り扱う事が増えており、非接触型測定機による測定比率が高くなっています。

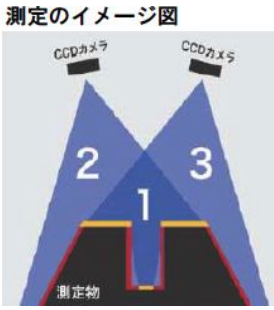

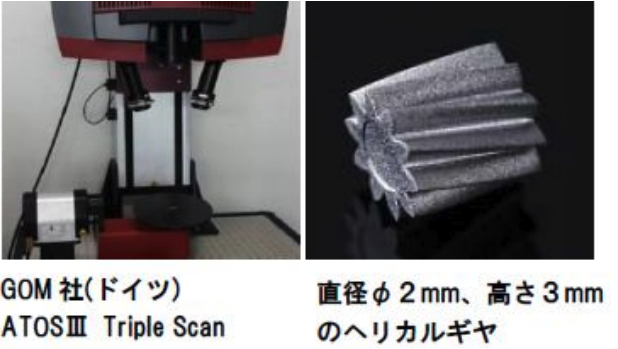

それぞれのカメラ単独の測定系と、2つのカメラの組合せによる測定系、合わせて3つの測定系を持つ新技術「トリプルスキャン」方式を導入しており、高精度、複雑形状に対応した、迅速な測定が可能です。

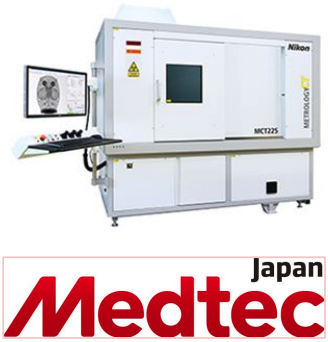

このx線CT装置では、X線を素材に貫通させて検査測定を行うことが出来るため、ワークの内部構造や欠陥の評価がさらに高精度化されます。鉄・SUS系の材料であれば15mmの深さまで貫通測定が可能となるため、μ-MIM®で製作するようなサイズ部品のほとんどの内部の様子を測定することができます。

被検査物を回転させる事により、3次元のCTスキャンデータを得ることが出来ます。単純な外形の3次元データのみならず、通常は測定不可能な内部の 3次元構造をデータ化して評価する事が可能になります。したがって任意箇所の断面図の取得や、CADデータとの比較解析、寸法測定など数多くの検査測定を、ワークを破壊せずに測定・評価が可能です。
